1、无触点稳压器概述

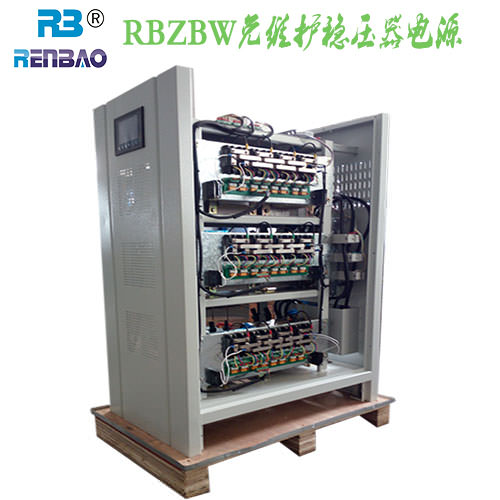

RBZBW系列数字化无触点交流稳压器,是我公司生产的新一代稳压器,集数字化、人性化为一体的高智能型产品,具有强大的信息采集系统、信号处理系统、侦测系统和完善的保护系统。广泛用于各种设备用电环境。个性化设计、强大的人机对话功能、直观显示屏以及状态指示监控介面,让各位用户操作和使用非常简单方便。无触点、免维护、三相分调,是SJW系列机械式稳压器的升级换代产品。
2、无触点稳压器产品特点:
☆ 响应速度快 :
12 位高速 AD 采集,每周波采集 64 点,单片机进行数字处理运算,电子模块快速补偿
☆ 可设定多种调整方式 :
同调:当设定同调时,AD 同时采集 A、B、C 三相电压的真有效值进行平均计算,给出指令进行补偿,可以有效提高三相电压的不平衡度
分调:当设定分调时,三相电压各自调整,保证三相电压都在精度范围内,
特别适合单相负载
☆自动判断:
微电脑自动分析应该进行同调或分调
☆ 测量技术先进:
12 位 AD 采集,单片机进行数字滤波及真有效值计算,控制精确无误 ,
大规模可编程逻辑器件与单片机的完美配合 。
☆ 人性化的界面:
通过操作面板触摸键可以设定各种指标(输出电压、稳压精度、保护功能)
☆ 输出波形无失真:
无触点过零开关切换,同频、锁相、正弦波叠加补偿原理
☆ 抵抗谐波干扰:真有效值电压检测
☆ 负载范围广:阻性、容性、感性负载都能适应
☆ 缓起动抗冲击:具有先稳压再输出功能
☆ 保护功能全:
当出现过压、欠压时可在 1 秒内保护或者不间断自动转换至旁路工作,并
且具有完善的缺相、过载、短路保护及故障后声光报警功能
☆ 电压电流显示:
电压、电流分别真有效值 LCD 数字显示
输入
稳压范围
三相380V±10% (可定制20% 30%)
频率
50HZ-60HZ
输出
额定电压
三相380V
中心电压值调节范围
±7%
稳压精度
± 2%
响应时间
快(一个电源周波10-20ms)
波形失真
纯正弦波输出
效率
≥98%
延时输出
先稳压再输出(保护设备不受冲击)
保护
过压
输出相电压超过10%,切断输出
欠压
输出相电压低于10%,切断输出
缺相
具备(自动切断)
过载
电子检测,过载1分钟内切断输出
过流
电子检测和断路器双重保护
短路
电子检测和断路器双重保护
旁路
具有旁路功能
指示
电压
A、B、C、ΣABC三相分别具有真有效值数字显示
电流
A、B、C、ΣABC三相分别具有真有效值数字显示
工作状态
稳压状态/市电状态
异常
过压、欠压、过载、保险丝断
电压调整方式
三相分调、允许单相100%负载工作
工作方式
具有稳压和市电两种工作方式
过载能力
5倍额定电流1秒钟
输入电流
(视容量大小而定)
输入配线
(视容量大小而定)
输出电流
(视容量大小而定)
输出配线
(视容量大小而定)
外形尺寸
(视容量大小而定)
(视容量大小而定)
(视容量大小而定)
