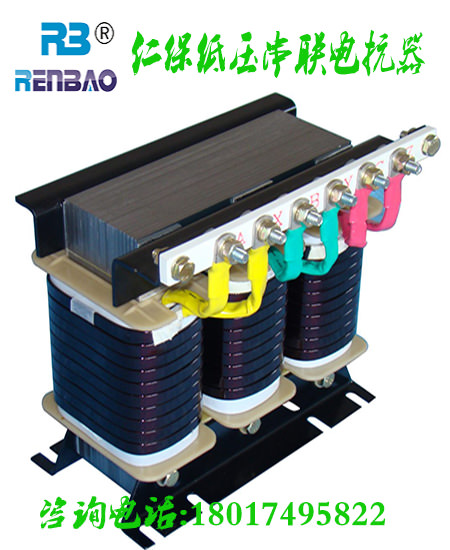

串联电抗器（CKSG）产品概述：

      与电容器串联组成调谐型无功功率补偿设备，保护电容器，防止谐波放大，吸收部分谐波电流，起一定的滤波作用，串联电抗器的选取要根据系统的谐波频谱合理匹配。

串联电抗器（CKSG）电气原理图



串联电抗器（CKSG）产品识别码

 CKSG  ——1.2K / 0.45 —— 6C
   串联电抗器         电抗器容量  工作电压                  电抗率
    S: 三相                （Kvar)      0.22 ：220V           6: 6%
     D: 单相                                 0.45: 450V              7: 7%
                                                 0.69:690V              14: 14%
                                                                              C：铜材质

串联电抗器（CKSG）应用：

串联电抗器，它的作用是与功率因数补偿电容器串联，对5 次谐波通常电抗率为6%~7%，对3 次谐波通常电抗率为12~14%。接入串联电抗器，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。

串联电抗器（CKSG） 技术规格：
       1. 工作电压：Ф3 /380VAC-1140VAC
  　　2. 工作电流：5A-400A
  　　3. 工作频率：50/60Hz.
  　　4. 电抗率：6%、7%、14%
  　　5. 绝缘等级：classF,H
  　　6. 使用环境：-10…+45 ℃,额定值不会降低
  　　7. 防护等级：IP00-IP22
  　　8. 最大电流：1.5×额定电流，持续60S
  　　9. 噪      音：≤65dB
  　　10. 温      升：≤80K
  　　11.抗电强度：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)
  　　12.绝缘电阻：1000VDC绝缘阻值≥100MΩ
        13.海拔高度不超过2000米。
  　   14.运行环境温度-25℃～+45℃，相对湿度不超过90%。 14.运行环境温度-25℃～+45℃，相对湿度不超过90%。
   　  15.周围无有害气体，无易燃易爆物品。 15.周围无有害气体，无易燃易爆物品。
   　  16.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。 16.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

串联电抗器（CKSG）执行标准：
              IEC289:1987电抗器
              GB10229-88电抗器(eqvIEC289:1987)
              JB9644-1999半导体电气传动用电抗器
